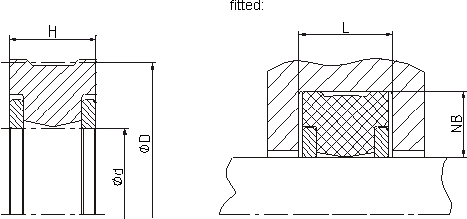

R03-P
Použitie






Popis Tesnenia

Rotačné tesnenie s integrovanými podpernými krúžkami pre otáčavý pohyb v hydraulických systémoch. Pevné
uloženie na vnútornom obvode zaisuje stabilné uchytenie v drážke, podperné krúžky umožnujú väcšie extruzné spáry / vyšší tlak. Využívané hlavne pre rotačné čapy na rýpadlách, drapákoch.





materiál tesnenia pružný krúžok podperný krúžok pružina material
o-krúžok		 ostatné min.
teplota 		max.
teplota		 max.
rýchlost		 max.
tlak
ECOPUR  ECOTAL/ -30 °C +100°C 0.2m/s 400 bar
ECOPUR  ECOMID* -30 °C +100°C 0.2m/s 400 bar
H-ECOPUR  ECOTAL/ -20 °C +100°C 0.2m/s 400 bar
H-ECOPUR  ECOMID* -20 °C +100°C 0.2m/s 400 bar
T-ECOPUR  ECOTAL/ -50 °C +100°C 0.2m/s 400 bar
T-ECOPUR  ECOMID* -40 °C +100°C 0.2m/s 400 bar
S-ECOPUR  ECOTAL/ -20 °C +100°C 0.3m/s 400 bar
S-ECOPUR  ECOMID* -20 °C +100°C 0.3m/s 400 bar
G-ECOPUR  ECOTAL/ -30 °C +100°C 0.2m/s 400 bar
G-ECOPUR  ECOMID* -30 °C +100°C 0.2m/s 400 bar
