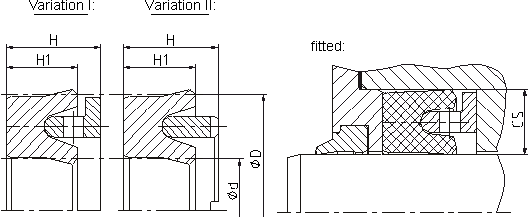

S22-P
Použitie






Popis Tesnenia
Symetrické tesnenie piestnice s podpiernym krúžkom pre jednoduché aplikácie pre použitie pri opravách, nepoužívat pri nových konštrukciách (uprednostnovaný profil je S01-P). Možný prídržný krúžok so skosenou konštrukciou.



materiál tesnenia pružný krúžok podperný krúžok pružina material
o-krúžok		 ostatné min.
teplota 		max.
teplota		 max.
rýchlost		 max.
tlak
ECOPUR   ECOTAL/   -30 °C +100 °C 0,5m/s 400 bar
ECOPUR   ECOMID*   -30 °C +100 °C 0,5m/s 400 bar
H-ECOPUR ECOTAL/   -20 °C +100 °C 0,5m/s 400 bar
H-ECOPUR ECOMID*   -20 °C +100 °C 0,5m/s 400 bar
S-ECOPUR ECOTAL/   -30 °C +100 °C 0,7m/s 400 bar
S-ECOPUR ECOMID*   -30 °C +100 °C 0,7m/s 400 bar
T-ECOPUR ECOTAL/   -20 °C +100 °C 0,5m/s 400 bar
T-ECOPUR ECOMID*   -20 °C +100 °C 0,5m/s 400 bar
G-ECOPUR ECOTAL/   -30 °C +100 °C 0,5m/s 400 bar
G-ECOPUR ECOMID*   -30 °C +100 °C 0,5m/s 400 bar
