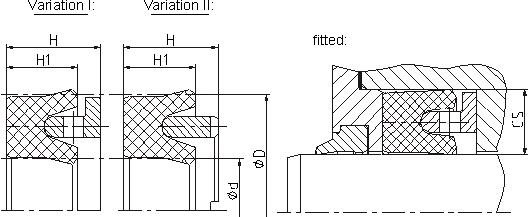

S22-R
Použitie






Popis Tesnenia


Symetrické tesnenie piestnice ako S22-P, ale s viac možnosťami prispôsobenia pre rozdielne teploty a médiá vďaka voľbe vhodného materiálu tesnenia. Možný prídržný krúžok so skosenou konštrukciou.




materiál tesnenia pružný krúžok podperný krúžok pružina material
o-krúžok
ostatné min.
teplota
max.
teplota
max.
rýchlost
max.
tlak
ECORUBBER1     ECOTAL -30 °C +100 °C 0,5m/s 160 bar
ECORUBBER1     ECOMID* -30 °C +100 °C 0,5m/s 160 bar
ECORUBBER 2   ECOFLON II -20 °C +200 °C 0,5m/s 160 bar
ECORUBBER 3**   ECOTAL -50 °C +100 °C 0,5m/s 160 bar
ECORUBBER 3**   ECOMID* -40 °C +100 °C 0,5m/s 160 bar
ECORUBBER 3**   ECOFLON II -50 °C +150 °C 0,5m/s 160 bar
ECORUBBER-H   ECOTAL -25 °C +100 °C 0,5m/s 160 bar
ECORUBBER-H   ECOMID* -25 °C +100 °C 0,5m/s 160 bar
ECORUBBER-H   ECOFLON II -25 °C +150 °C 0,5m/s 160 bar
