lineárny pohyb
rotačný pohyb
oscilačný pohyb
   špirálový pohyb
statický pohyb





** = pozor: nevhodné pre minerálne oleje!, *ECOTAL do priemeru 260mm, ECOMID nad priemer 260mm



spä

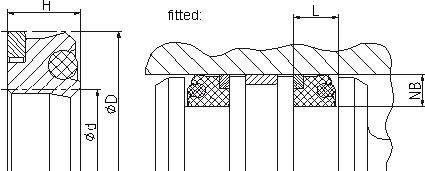

K04-P
Použitie






Popis Tesnenia


Asymetrické tesnenie piestu pre bežné využitie podobne ako K03-P, ale vďaka konštrukcii s aktívnym operným krúžkom je vhodnejšie pre vyššie hodnoty tlaku alebo extruzné spary. K0-4P pre bežné konštrukcné nasadenie.



materiál tesnenia pružný krúžok podperný krúžok pružina material
o-krúžok
ostatné min.
teplota
max.
teplota
max.
rýchlost
max.
tlak
ECOPUR   ECOTAL NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
ECOPUR   ECOMID* NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
H-ECOPUR ECOTAL NBR (70 Sh.A) -20 °C +100 °C 0,5m/s 700 bar
H-ECOPUR ECOMID* NBR (70 Sh.A) -20 °C +100 °C 0,5m/s 700 bar
T-ECOPUR ECOTAL NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
T-ECOPUR ECOMID* NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
S-ECOPUR ECOTAL NBR (70 Sh.A) -20 °C +100 °C 0,7m/s 700 bar
S-ECOPUR ECOMID* NBR (70 Sh.A) -20 °C +100 °C 0,7m/s 700 bar
G-ECOPUR ECOTAL NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
G-ECOPUR ECOMID* NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
