K04-PD
Použitie






Popis Tesnenia

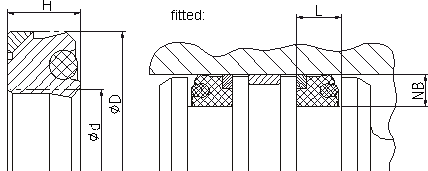

Asymetrické tesnenie piestu pre bežné využitie podobne ako K03-P, ale vďaka konštrukcii s aktívnym operným krúžkom je vhodnejšie pre vyššie hodnoty tlaku alebo extruzné spary. K0-4PD pre skrátené drážky.



materiál tesnenia pružný krúžok podperný krúžok pružina material
o-krúžok		 ostatné min.
teplota 		max.
teplota		 max.
rýchlost		 max.
tlak
ECOPUR   ECOTAL NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
ECOPUR   ECOMID* NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
H-ECOPUR ECOTAL NBR (70 Sh.A) -20 °C +100 °C 0,5m/s 700 bar
H-ECOPUR ECOMID* NBR (70 Sh.A) -20 °C +100 °C 0,5m/s 700 bar
T-ECOPUR ECOTAL NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
T-ECOPUR ECOMID* NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
S-ECOPUR ECOTAL NBR (70 Sh.A) -20 °C +100 °C 0,7m/s 700 bar
S-ECOPUR ECOMID* NBR (70 Sh.A) -20 °C +100 °C 0,7m/s 700 bar
G-ECOPUR ECOTAL NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
G-ECOPUR ECOMID* NBR (70 Sh.A) -30 °C +100 °C 0,5m/s 700 bar
